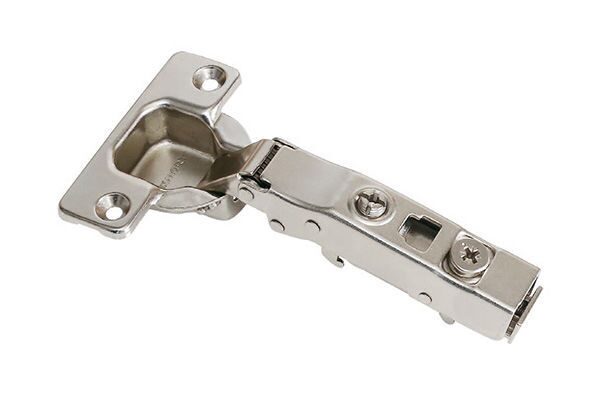

Петля 110 накладная с доводчиком, 52мм, Clip-on (cam), отделка никель
!У петель серии MN.414 по сравнению с петлями серии MN.314 изменилась таблица по подбору ответной планки
Четырехшарнирные петли являются едва ли не самым распространенным видом мебельной фурнитуры, а на данный момент четырехшарнирная петля с доводчиком, несомненно, один из самых популярных видов петель. Именно поэтому было принято решение усовершенствовать уже прекрасно зарекомендовавшие себя среди мебельщиков петли с доводчиком, выпускаемые под брендом MAKMART, системы Clip-on.
Улучшения коснулись следующих конструктивных элементов петли:
- эксцентрик (cam), который обеспечивает регулировку петли по глубине;
- система фиксации петли на ответной планке;
- регулировочный винт (регулировка по ширине);
- плечо петли
За счет появления дополнительных фасок на адаптере крепления плеча петли к ответной планке, удалось существенно снизить усилия, которые необходимо прикладывать для защелкивания петли на ответной планке.
Регулировочный винт.
За счет увеличения длины регулировочного винта, удалось увеличить диапазон регулировок по ширине на 2 мм. Теперь допустимая регулировка: от +3 до -5. Также было увеличено крепежное основание винта – для предотвращения срыва, вплоть до нагрузки 10 Нм.
Эксцентрик (cam).
Была увеличена плавность хода эксцентрика, обеспечивающего регулировку по глубине.
H=15+K-D
Таблица для подбора ответной планки в зависимости от K и D
Плечо петли.
Была выявлена необходимость увеличения регулировки петли по ширине. Для этого был видоизменен корпус плеча петли, увеличена толщина и добавлена овальная выемка. Все это было сделано для того, чтобы установить обновленный регулировочный винт.
Подбор высоты ответной планки для полунакладной петли
Для подбора высоты ответной планки воспользуйтесь таблицей или формулой зависимости высоты ответной планки от наложения фасада.
H=15+K-D
Таблица для подбора ответной планки в зависимости от K и D
| K= | 3 | 4 | 5 | 6 | 7 | ||
| H=0 | D= | 18 |
19 | 20 | 21 | 22 | |
| H=2 | D= | 16 | 17 | 18 | 19 | 20 | |
| H=4 | D= | 14 | 15 | 16 | 17 | 18 |
| Угол открывания: | 110 ° |
| Мин. толщина фасада: | 16 мм |
| Диаметр фрезеровки под чашку: | 35 мм |
| Глубина фрезеровки под чашку: | 11,5 мм |
| Крепление чашки: | Под саморез |
| Упаковка: | 1 шт |
| Поставка: | Складская программа |
