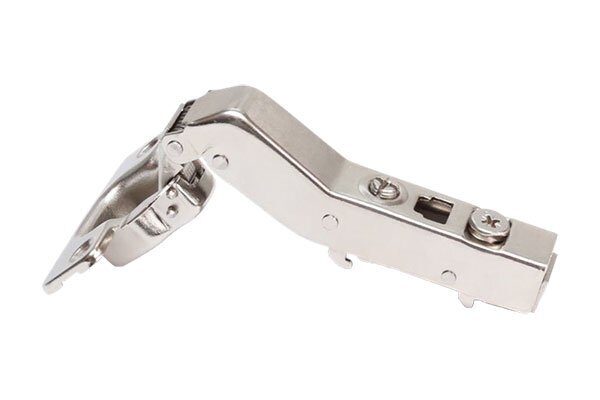

Петля 45 (110) угловая с доводчиком, 48мм, Clip-on (cam), отделка никель
Система фиксации петли на ответной планке.
За счет появления дополнительных фасок на адаптере крепления плеча петли к ответной планке, удалось существенно снизить усилия, которые необходимо прикладывать для защелкивания петли на ответной планке.
Плечо петли.
Плечо петли.
Была выявлена необходимость увеличения регулировки петли по ширине. Для этого был видоизменен корпус плеча петли, увеличена толщина и добавлена овальная выемка. Все это было сделано для того, чтобы установить обновленный регулировочный винт.
Регулировочный винт.
За счет увеличения длины регулировочного винта, удалось увеличить диапазон регулировок по ширине на 2 мм. Теперь допустимая регулировка: от +3 до -5. Также было увеличено крепежное основание винта – для предотвращения срыва, вплоть до нагрузки 10 Нм.
Эксцентрик (cam).
Была увеличена плавность хода эксцентрика, обеспечивающего регулировку по глубине.
Подбор высоты ответной планки для накладной петли
Для подбора высоты ответной планки воспользуйтесь таблицей или формулой зависимости высоты ответной планки от наложения фасада.
!У петель серии MN.414 по сравнению с петлями серии MN.314 изменилась таблица по подбору ответной планки
Подбор высоты ответной планки для угловой петли 45°
Таблица для подбора ответной планки в зависимости от K и D
| K= | 4 | 5 | 6 | 7 | |
| H=0 | Х=37 D=4.5 | Х=36 D=5.4 | X=35 D=6,3 | X=34 D=7,2 | |
| H=2 | Х=37 D=2.5 | Х=36 D=3.4 | X=35 D=4,3 | X=34 D=5,2 | |
| H=4 | Х=37 D=-0.5 | Х=36 D=1.4 | X=35 D=2,3 | X=34 D=3,2 |
| Угол открывания: | 110 ° |
| Мин. толщина фасада: | 16 мм |
| Диаметр фрезеровки под чашку: | 35 мм |
| Глубина фрезеровки под чашку: | 11,5 мм |
| Крепление чашки: | Под саморез |
| Отделка: | Никель |
| Упаковка: | 1 шт |
| Поставка: | Складская программа |
